LA PORTE COULISSANTE C61SL

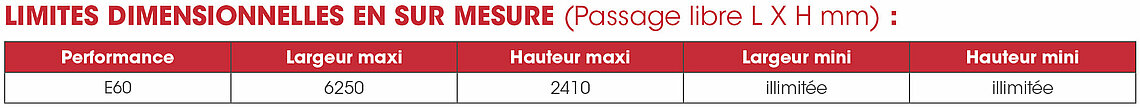

DAS SUIVANT DIMENSIONS :

Procès verbal d'essai du CNPP N° SA 08 01 13

Procès verbal d'essai du CNPP N° SA 08 01 14

VANTAIL

• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 75/100e à peindre, formant caisson de 58 mm

• Assemblage sur site des modules modulaires

• Âme d'isolation thermique rigide

• Masse vantail = 30 kg/m² environ

FONCTIONNEMENT

• Sur rail incliné, avec inclinaison de 1,5 %

SUSPENSION

• Rail tubulaire et chariots à galets à billes en acier traité

• Guidage au sol

• Butée arrière fixée sur mur

ÉTANCHÉITÉ

• Recouvrement haut de 100 mm, latéral avant du vantail sur la maçonnerie de 100 mm et latéral arrière du vantail sur la maçonnerie de 100 + 10 mm par mètre supplémentaire au-delà de 3000 mm de largeur depassage libre

• Cadre mural et profil sur porte en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e, formant chicanage à la fermeture en parties haute et arrière

• Profil de réception avant en tôle d'acier traitée anticorrosiond'épaisseur 20/10e

MONTAGE & FIXATION

• Par chevilles métalliques M8 x 65 mm & M10 x 60 mm(non fournies) ancrées dans un portique béton

ÉQUIPEMENT

• Une poignée cuvette sur chaque face en acier électrozingué

ÉQUIPEMENTS OPTIONNELS

• Contre poids moteur sur Déclenchement asservi par ventouse électromagnétique à rupture ou à émission de courant

• Ensemble autonome de détection

• Ralentisseur de vitesse de fermeture

• Protection grillagée

• Contacteur début/fin de course

• Amortisseur fin de course

• Serrure à empênage au sol

• Commande du déclencheur par bouton poussoir

• Déclencheur thermique avec simple ou double ligne fusible

• Portillon de service incorporé E60 de 900 x 2000(surface maxi vantail 2,3 m²) avec seuil handicapé< 20 mm par rapport au sol

FINITION

• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL
