LA PORTE COULISSANTE C16 - Portillon

Sens du feu : Recto/Verso

Porte coulissante 1 vantail


DAS DIMENSIONS DITO PROCÈS VERBAL FEU :

Procès verbal DAS - Essai du CNPP N° SA 15-00-69 (rail droit)

Procès verbal DAS - Essai du CNPP N° SA 15-00-70 (rail incliné)


DESCRIPTIF DE BASE

PORTILLON

• Portillon de service incorporé EI60 de 900 x 2025, côté baie ou opposé à la baie, équipé d'une poignée à encombrement réduit, double béquillage ou antipanique, oculus EI60 sur par close métallique affleurant, dimension clair du vitrage : rectangulaire 270 x 370, circulaire diamètre 300 ou 400.



VANTAIL

• Parements en tôle d'acier traitée anti-corrosion d'épaisseur 8/10e sur structure interne de rigidité, formant caisson de 83 mm

• Assemblage sur site des modules entre eux par l'intermédiaire de clés pré-usinées, fixation et maintien des modules par vis auto-perceuses en quinconce des liaisons horizontales et verticales, au pas maximal de 800 mm

• Les modules peuvent être réalisés par un ou deux modules superposés

• Liaison basse des modules en partie basse est réalisée pardes profils en tôle d'acier d'épaisseur 20/10e

• Masse vantail = 45 kg/m²



FONCTIONNEMENT

• Sur rail incliné, avec inclinaison de 1,5 %

• Sur rail droit, équipé d'un contrepoids



SUSPENSION

• Rail tubulaire et chariots à galets à billes en acier traité

• Guidage au sol

• Butée arrière fixée au sol



ÉTANCHÉITÉ

• Recouvrement sur la maçonnerie suivant tableau

• Cadre mural et profil sur porte en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e, formant chicanage à la fermeture en parties haute et arrière

• Joint intumescent collé sur le cadre mural

• Profil de réception avant en tôle d'acier traitée anti-corrosion 20/10e



MONTAGE & FIXATION

• Par chevilles métalliques M8 x 65 mm (non fournies) ancrées dans un portique béton



ÉQUIPEMENT

• Une poignée cuvette sur chaque face en acier électrozingué


ÉQUIPEMENTS OPTIONNELS

• Déclenchement asservi par ventouse électromagnétique à rupture ou à émission de courant

• Ensemble autonome de détection

• Ralentisseur de vitesse de fermeture

• Protection grillagée

• Contacteur début/fin de course

• Amortisseur fin de course

• Serrure à empênage au sol

• Commande du déclencheur par bouton poussoir

• Déclencheur thermique avec simple ou double ligne fusible

• Les parements sont en tôle d'acier traitée anti-corrosiond'épaisseur 8/10e, et bâti tubulaire en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e

• Le portillon doit être positionné au minimum à 411 mmdu chant vertical côté butée de réception du vantail coulissant et au minimum à 433 du chant supérieur du vantail coulissant

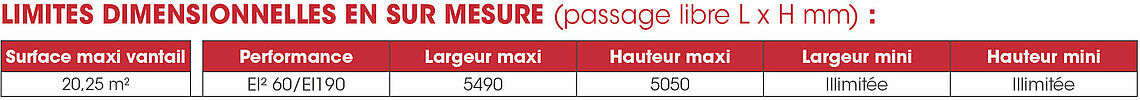

• Couverture dimensionnelle L de 500 à 1000 x H de 1612à 2150



FINITIONS

• Tôle GALVA Z275

• THERMOLAQUAGE mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL
