PORTE BATTANTE W2GL NF

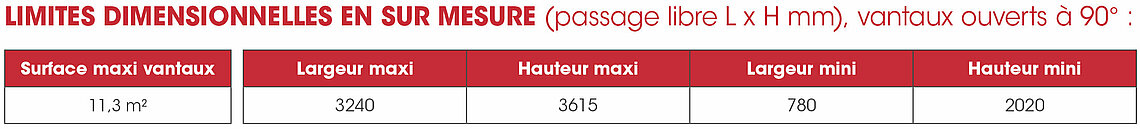

DAS SUIVANT DIMENSIONS

Procès verbal d'essai N° SA15 00 80

OUVRANT

• Parements en tôle d'acier traitée anti-corrosion de 75/100e, formant caisson de 82 mm d'épaisseur

• Ossature interne de rigidité

• Âme d'isolation thermique rigide

• Masse vantail = 75 kg/m² environ

FERRAGE

• Articulation du vantail par pivot au sol hydraulique,force réglable, encastré au sol

• Penture haute encastrée dans la traverse

ÉTANCHÉITÉ

• Sur les chants verticaux de chaque vantail, un joint antipincedoigt est positionné

• Sur la partie supérieure des vantaux l'étanchéité feu estassurée par un joint intumescent.

• Plaque en acier inoxydable de toute largeur, dehauteur 350 mm et d'épaisseur 8/10 mm

• Un bâton de maréchal en acier inoxydable diamètre30 mm et hauteur 300 mm

• Une plaque de poussée en acier inoxydable d'épaisseur 30 mm et de dimensions maxi 800 x 150 mm

• Dispositifs de retenue électromagnétique déportés à fixation murale ou sol, fonctionnant à rupture ou émission de courant, sous 24 ou 48 Vcc

• Contacts de position ( début ou fin de course)

• Bouton poussoir

OCULI

• Oculus EI60 sur pare-close métallique affleurante, dimension du clair de vitrage : rectangulaire,

• Circulaire diamètre 300 ou 400 mm

FINITIONS

• Tôle GALVA Z275

• Pour autres demandes (inox...), nous consulter

DORMANT

• Bâti tubulaire ou traverse haute sans montants

• Bâti tubulaire avec montants réduits en largeur 30 mmà la place de 50 mm, hauteur inchangée 50 mm

• Sans bâti, les pivots hauts (penture haute) sontdirectement fixés ou scellés dans la maçonnerie

BLOC PORTE VA-ET-VIENT 1 vantail W1GL : nous consulter
