La porte coupe-feu acoustique isophonique sur-mesure F26G

42 dB

Bloc porte battant 2 vantaux

42 dB


DESCRIPTIF DE BASE

DORMANT

• Bâti en tôle d'acier traitée anti-corrosion d'épaisseur 20/10e à peindre

• Panneton ant-degondage 12 mm

• 8 Pattes à scellement

• Barre d'écartement pointée au niveau du sol fini

• Carter de protection des empênages

• Talon d'ancrage au sol de 30 mm



OUVRANT

• Parements en tôle d’acier traitée anti-corrosion d’épaisseur 10/10e à peindre assemblés par rivetage, formant caisson de 58 mm d’épaisseur

• Ossature interne de rigidité

• Ame d’isolation thermique rigide

• Masse vantail = 61 kg/m² environ



FERRAGE

• 3 ou 4 charnières montées sur butées à billes réglables suivant dimensions des portes

• Un pion antidégondage est vissé dans l'ossature du vantail côté paumelles sur chaque vantail



ÉQUIPEMENT

• Serrure à mortaiser multipoints Ou Antipanique multipoints BKS, NOVOGUARD

• ½ béquille avec ou sans cylindre, sans manoeuvre extérieure argent anodisé

• Contrôle d'accès par béquille ELECTRO OPERA12/24 V rupture ou émission, contrôlé côté charnières

• Ferme porte bras glissière DORMA TS93 DORMA Ou bras compas DORMA TS89

• Sélecteur de fermeture DORMA SR390

• Bâton de maréchal à prévoir pour des portes de grandes dimensions

• Vantail semi-fixe : crémone à verrouillage automatique 2 points de fermeture haut et bas, manoeuvrée par une targette dans le chant de la porte, par béquille ISEO côté charnières ou côté opposé aux charnières

• Antipanique NOVOGUARD ou BKS avec béquille côté opposé aux charnières

• Crémone en applique à 2 points de fermeture haut et bas COMMUNELLO



ÉTANCHEITE

• Un joint à deux lèvres collé en fond de feuillure du bâti

• Deux joints à une lèvre collés avec un adhésif double face en sous-face du battement du vantail semi-fixe

• Deux joints balais clipsés côte à côte à l’intérieur d’un « U » en tôle d’acier pliée d’épaisseur 1.25

• Joints intumescents :

- un joint collé sur les chants latéraux et supérieur des vantaux,

- Un cordon de joint intumescent Acrylic sealant ( PYRO FLEX) à la fonction du bâti et de la maçonnerie.

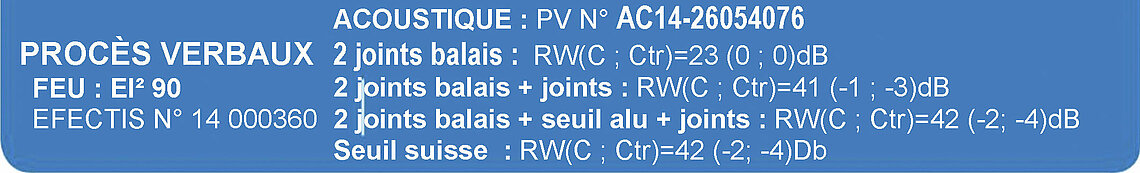

ÉQUIPEMENTS OPTIONNELS AVEC PROCÈS VERBAL OU EXTENSIONS



FINITIONS

• THERMOLAQUAGE Mat, aspect givré par poudrage polyester cuit au four suivant nuancier RAL

• Pour autres demandes (inox...), nous consulter



DORMANT

• Bâti ZED à viser

• Bâti à sceller pour pose en feuillure
